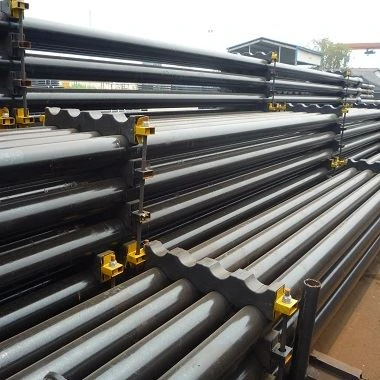

Paip Gerudi

● Standard: API 5DP
● Gred API 5DP: E, 95(X), 105(G), 135(S)
● Julat Saiz: 2 3/8", 2 7/8", 3 1/2" 4", 4 1/2", 5", {{10} }/2" sehingga 6 5/8"
● Sambungan: Biasa, (JIKA) Siram Dalaman, (FH) Lubang Penuh, (NC) Sambungan Berangka, Premium.
● Kecelaruan Dalaman: IU, EU, IEU
● Panjang: R1, R2, R3

Hantar pertanyaan

Description/kawalan

Paip gerudiialah paip berdinding tebal berongga yang menghantar cecair penggerudian dan tork melalui lubang telaga ke mata gerudi pada pelantar penggerudian, yang dihasilkan untuk menahan tekanan dalaman dan luaran yang teruk, herotan, lenturan dan getaran kerana kedua-duanya berputar dan mengangkat pemasangan lubang bawah (BHA).

Struktur

Badan Paip + Sambung Alat

①Badan Paip

Ia adalah paip keluli silinder panjang yang menghantar gerakan berputar mesin gerudi ke mata gerudi dan pada masa yang sama menahan daya tegangan dan tekanan semasa penggerudian. Badan tiub biasanya diperbuat daripada keluli aloi berkekuatan tinggi untuk memastikan ketahanan dan prestasinya dalam keadaan yang melampau.

②Tool Joint

Paip penggerudian diulirkan pada setiap hujung dalam bahagian paip yang dirujuk sebagai sambungan alat, yang membolehkan sambungan antara rod gerudi dan antara rod gerudi dan alat gerudi lain seperti mata gerudi atau kolar gerudi.

Mengapa memilih Vigor sebagai pembekal paip gerudi anda?

①Vigor membekalkan gred yang berbezaAPI 5DP Paip gerudi, butiran lanjut adalah seperti carta berikut.

Gred Paip Gerudi API	Kekuatan Hasil Minimum (psi)	Kekuatan Tegangan Minimum (psi)
E-75	75,000	100,000
X-95	95,000	105,000
G-105	105,000	115,000
S-135	135,000	145,000

●Gred E digunakan dalam telaga sederhana dalam antara 10,000 hingga 15,000 kaki. mempamerkan kekuatan hasil terendah bagi setiap unit luas dengan kekuatan hasil kurang daripada 80,000 psi. Ia mampu menahan peratusan regangan atau "tegangan" yang lebih besar sebelum patah daripada gred paip gerudi berkekuatan lebih tinggi. Ia juga lebih tahan terhadap kakisan dan retak.

●Gred X-95, G-105 dan S-135 dianggap sebagai gred kekuatan tinggi. Mereka menunjukkan peningkatan dalam kekuatan hasil yang biasanya digunakan untuk telaga yang lebih dalam.

②Paip gerudi APISpesifikasi

● Julat Saiz: 2 3/8", 2 7/8", 3 1/2" 4", 4 1/2", 5", {{10} }/2" sehingga 6 5/8"

● Panjang: R1, R2, R3

●Kami menyediakan semua data spesifikasi yang diperlukan untuk produk kami, sila semak jadual berikut.

Saiz		Berat Nominal		Badan Paip Gerudi				Alat Bersama
				Ketebalan Dinding		Jenis Kesal	Gred	Jenis Benang	O.D.daripada Pin & Kotak		I.D.daripada Pin
mm	In.	Kg/m	lb/ft	mm	In.				mm	In.	mm	In.
60.3	2-3/8	9.9	6.65	7.11	0.280	EU	E75	NC26(2-3/8IFo)	85.7	3-3/8	44.45	1-3/4
							X95
							G105
70.3	2.875	15.49	10.4	9.19	0.362	EU	E75	NC31(2-7/8IF)	104.8	4-1/8	53.98	2-1/8
							X95				50.8	2
							G105				50.8	2
							S135		111.1	4-3/8	41.28	1-5/8
88.9	3-1/2	14.15	9.5	6.45	0.254	EU	E75	NC38(3-1/2IF)	120.7	4-3/4	68.26	2-11/16
		19.81	13.3	9.35	0.368	EU	E75	NC38(3-1/3IF)	120.7	4-3/4	68.26	2-11/16
							X95		127.0	5	65.09	2-9/16
							G105				61.91	2-7/16
							S135				53.98	2-1/8
		23.09	15.5	11.4	0.449	EU	E75	NC38(3-1/3IF)	127.0	5	65.09	2-9/16
							X95				61.91	2-7/16
							G105				53.98	2-1/8
							S135	NC40(4FH)	139.7	5-1/2	57.15	2-1/4
101.6	4	20.85	14	8.38	0.33	IU	E75	NC40(4FH)	133.4	5-1/4	71.44	2-13/16
							X95				68.26	2-11/16
							G105		139.7	5-1/2	61.91	2-7/16
							S135				50.8	2
						EU	E75	NC46(4IF)	152.4	6	82.55	3-1/4
							X95				82.55	3-1/4
							G105				82.555	3-1/4
							S135				76.2	3
114.3	4-1/2	20.48	13.75	6.88	0.271	IU	E75	NC46(4IF)	152.4	6	85.73	3-3/8
						EU	E75	NC50(4-1/2IF)	168.28	6-5/8	95.25	3-3/4
		24.73	16.6	8.56	0.337	IEU	E75	NC46(4IF)	158.8	6-1/4	82.55	3-1/4
							X95				76.2	3
							G105				76.2	3
							S135				69.85	2-3/4
						EU	E75	NC50(4-1/2IF)	168.28	6-5/8	95.25	3-3/4
							X95				95.25	3-3/4
							G105				95.25	3-3/4
							S135				88.9	3-1/2
		29.80	20	10.92	0.430	EU	E75	NC46(4IF)	158.8	6-1/4	76.2	3
							X95				69.9	2-3/4
							G105				63.5	2-1/2
							S135				57.2	2-1/4
						IEU	E75	NC50(4-1/2IF)	168.28	6-5/8	92.1	3-5/8
							X95				88.9	3-1/2
							G105				88.9	3-1/2
							S135				76.2	3
127.0	5	29.05	19.5	9.19	0.362	IEU	E75	NC50(4-1/2IF)	168.28	6-5/8	95.25	3-3/4
							X95				88.9	3-1/2
							G105				82.55	3-1/4
							S135				69.85	2-3/4
							E75	5-1/2FH	177.8	7	95.25	3-3/4
							X95		177.8	7	95.25	3-3/4
							G105		177.8	7	95.25	3-3/4
							S135		184.15	7-1/4	88.9	3-1/2
		39.13	25.6	12.7	0.500	IEU	E75	NC50(4-1/2IF)	168.28	6-5/8	88.9	3-1/2
							X95		168.28	6-5/8	76.2	3
							G105		168.28	6-5/8	69.85	2-3/4
							E75	5-1/2FH	177.8	7	88.9	3-1/2
							X95		177.8	7	88.9	3-1/2
							G105		184.15	7-1/4	88.9	3-1/2
							S135		184.15	7-1/4	82.55	3-1/4
139.7	5-1/2	32.62	21.9	9.17	0.361	IEU	E75	5-1/2FH	177.8	7	101.6	4
							X95		177.8	7	95.25	3-3/4
							G105		184.15	7-1/4	88.9	3-1/2
							S135		190.5	7-1/2	76.2	3
		36.79	24.7	10.54	0.415	IEU	E75	5-1/2FH	177.8	7	101.6	4
							X95		184.15	7-1/4	88.9	3-1/2
							G105		184.15	7-1/4	88.9	3-1/2
							S135		190.5	7-1/2	76.2	3
168.3	6-5/8	37.54	25.2	8.38	0.33	IEU	E75	6-5/8FH	203.2	8	127	5
							X95		203.2	8	127	5
							G105		209.55	8-1/4	120.65	4-3/4
							S135		215.9	8-1/2	107.95	4-1/4
		41.29	27.7	9.19	0.362	IEU	E75	6-5/8FH	203.2	8	127	5
							X95		209.55	8-1/4	120.65	4-3/4
							G105		209.55	8-1/4	120.65	4-3/4
							S135		215.9	8-1/2	107.95	4-1/4

③ Paip penggerudian Vigor dikilangkan, disampel, diuji dan diperiksa mengikut spesifikasi standard seperti American Petroleum Institute (API).

Kecelaruan Dalaman: IU, EU, IEU

Untuk meningkatkan kekuatan sendi, bahagian kimpalan punggung di kedua-dua hujung badan paip digentelkan. Kecelaruan Dalaman merujuk kepada fenomena di mana diameter dalam pada kedua-dua hujung badan paip dikurangkan, meningkatkan ketebalan dinding paip. Diameter luar sambungan kekal konsisten dan diameter luar sambungan tidak terlalu besar. Semasa putaran di dalam telaga, sambungan kurang bersentuhan dengan dinding dinding dan juga kurang haus.

IU: merujuk kepada sambungan yang hanya terdiri daripada dinding paip dalaman yang menebal. Reka bentuk ini meningkatkan kekuatan sambungan sambil mengekalkan konsistensi dalam diameter luar.

EU: Berbeza dengan IU, EU merujuk kepada sambungan di mana dinding tiub luar hanya menebal. Reka bentuk ini menawarkan perlindungan dan kekuatan tambahan pada bahagian luar tetapi boleh meningkatkan diameter luar keseluruhan paip penggerudian.

IEU: Reka bentuk ini menggabungkan ciri-ciri IU dan EU, iaitu, dinding paip dalaman dan luaran sambungan menjadi tebal. IEU memberikan kekuatan dan ketahanan tertinggi untuk persekitaran penggerudian yang menahan beban yang sangat tinggi.
