Slicklinemerujuk kepada dawai untai tunggal yang digunakan untuk menjalankan pelbagai alatan ke dalam lubang telaga untuk beberapa tujuan. Ia digunakan semasa operasi penggerudian telaga dalam industri minyak dan gas. Secara umum, ia juga boleh menggambarkan niche industri yang melibatkan penggunaan trak garis licin atau melakukan kerja garis licin. Slickline kelihatan seperti dawai yang panjang, licin, tidak berjalin, selalunya berkilat, kelihatan perak/krom. Ia datang dalam pelbagai panjang, mengikut kedalaman telaga di kawasan yang digunakan (ia boleh dipesan mengikut spesifikasi) sehingga 35,000 kaki panjang. Ia digunakan untuk menurunkan dan menaikkan alat lubang bawah yang digunakan dalam penyelenggaraan telaga minyak dan gas ke kedalaman yang sesuai dengan telaga yang digerudi.
Dalam penggunaan dan penampilan ia disambungkan dengan dram kerana ia diputar dari belakang trak garis licin ke berkas dawai, roda bulat beralur dan bersaiz untuk menerima garisan tertentu dan diposisikan untuk mengubah hala talian ke berkas lain yang akan membolehkan garis licin untuk memasuki lubang telaga. Slickline digunakan untuk menurunkan alatan bawah lubang ke dalam telaga minyak atau gas untuk melaksanakan kerja penyelenggaraan yang ditentukan dalam lubang bawah. Lubang bawah merujuk kepada kawasan dalam paip di bawah permukaan, paip itu sama ada selongsong yang disimen di dalam lubang oleh pelantar penggerudian (yang memastikan lubang yang digerudi daripada runtuh dan tekanan daripada pelbagai zon minyak atau gas lubang bawah daripada menyuap satu sama lain) atau tiub, paip diameter yang lebih kecil digantung di dalam selongsong.
Vigor mempunyai pengalaman bertahun-tahun dalam pembangunan makmal dan penggunaan lapangan peralatan lubang bawah minyak dan gas, jadi pasukan jurutera Vigor juga mempunyai pemahaman kami sendiri tentang Komposisi Unit Talian Slick, dan berikut ialah senarai alat yang paling biasa digunakan di lapangan untuk rujukan anda.
|

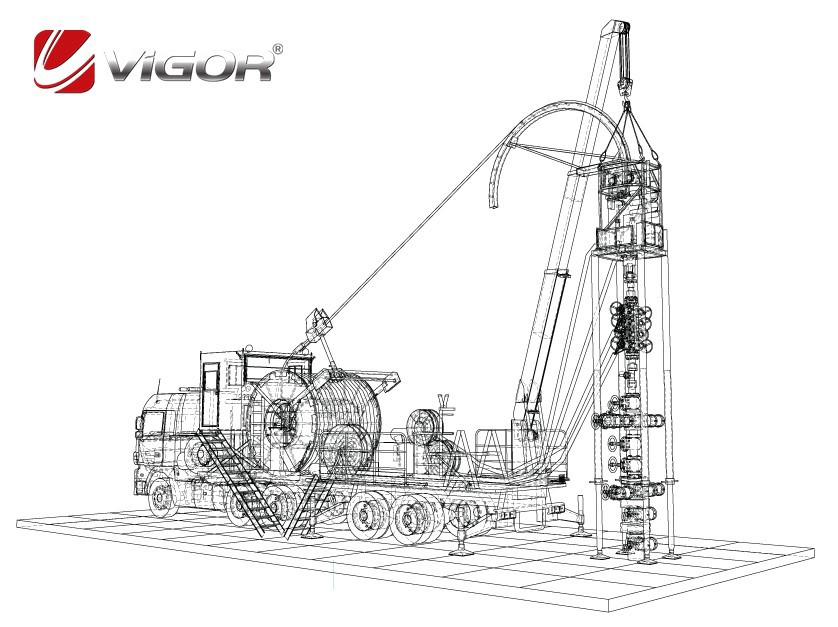

Lampiran 1 – Komposisi Unit Garis Licin (Peralatan Permukaan) |
||
|
item |
Penerangan |
|
|
A |
Standard Unit garis licin spesifikasi |
Unit dram tunggal garis licin dengan kren bersepadu hendaklah beroperasi dengan 7000 meter dawai keluli tahan karat 0.125" dan dengan kelajuan minimum 2 m/min. Kren hendaklah mampu mengangkat/menggantung 8 sambungan pelincir 5 ½" ' berat dan lanjutan pada radius 30 kaki dengan ketinggian minimum 85 kaki, ketinggian bawah cangkuk tersedia. 16" X 0.125" Pemasangan roda berkas dengan pengekalan berganda. 3,000 lbs selamat bekerja. 2 Sistem CCTV kalis letupan bersepadu (Dalam kabin & luar) memperkemas ke pangkalan dan pejabat. Unit tidak boleh melebihi panjang dan lebar yang mewajibkan pengiring ROP unit seperti yang dinyatakan dalam SP2000 Kemudahan kebajikan seperti yang diterangkan di bawah Perkara 1.7.1.5 di atas. Sistem monitor pintar (bacaan 1 Saat) kedalaman, masa, berat, kelajuan. Sistem interlock untuk menguruskan kedalaman dan berat. Kabin dengan AC, lampu dan kaca depan keselamatan. Sistem kaunter kedalaman mekanikal & elektronik Martin Decker & Penunjuk berat elektronik. |
|
B |
Tugas berat (HD) Unit garis licin spesifikasi |
Unit dram berkembar tugas berat dengan kren bersepadu hendaklah beroperasi dengan 7000 meter dawai keluli tahan karat 0.125" dan dengan wayar keluli tahan karat 7000 meter 0.160" dan dengan kelajuan minimum 2 m/min. Kren hendaklah mampu untuk mengangkat/menggantung 8 sambungan 5 ½" berat dan sambungan pelincir pada radius 30 kaki dengan ketinggian minimum 85 kaki, ketinggian bawah cangkuk tersedia. Rujuk PR-1034. Unit HD hendaklah berkemampuan untuk terus menarik sekurang-kurangnya 4,000 lb dengan dram penuh wayar 0.16". Rujuk PR-1034 Pemasangan roda berkas untuk wayar 16"X 0.16" dengan pengekalan berganda. 2 Sistem CCTV kalis letupan bersepadu (Dalam kabin & Luar) memperkemas ke pangkalan dan pejabat. Unit tidak boleh melebihi panjang dan lebar yang mewajibkan pengiring ROP unit seperti yang dinyatakan dalam SP2000 Kemudahan kebajikan seperti yang diterangkan di bawah Perkara 1.7.1.5 di atas. Sistem monitor pintar (bacaan 1 Saat) kedalaman, masa, berat, kelajuan. Sistem interlock untuk menguruskan kedalaman dan berat. Kabin dengan AC, lampu dan kaca depan keselamatan. Sistem kaunter kedalaman mekanikal & elektronik Martin Decker & Penunjuk berat elektronik. |
|
C |
Garis licin Peralatan Lain (Berlaku untuk Unit Standard dan Tugas Berat) |
Setiap Unit hendaklah dilengkapi dengan: Satu set Sub Ujian Pantas bagi kedua-dua saiz (3 ½" & 4 ½"). Satu set Sub Seal Cecair bagi kedua-dua saiz (3 ½" & 4 ½"). Satu set RAM ricih kedua-dua saiz (3 ½" & 4 ½"). Satu set 10K ganda RAM BOP bagi kedua-dua saiz (3 ½" & 4 ½"). Tiga (3) set Pelincir sambungan 8 kaki kedua-dua saiz (3½", 4½"). Satu alat penangkap untuk setiap satu untuk kedua-dua saiz ( 3 ½" & 4 ½"). Peralatan Kawalan Tekanan (PCE). Dua set pemasangan roda 16" dengan pengekalan berganda. Modul kawalan dipasang di dalam kabin untuk mengendalikan ram BOP dengan penumpuk Hidraulik untuk dipasang untuk menutup BOP mengikut SP-1213 dan API RP 16ST. Dua set kisi bilik bawah tanah kaca gentian mudah alih 8'X4' dan tangga akses dengan bingkai perlindungan. Semua cangkang keperluan di atas adalah merujuk kepada PR-1034 & SP-1213. |
|
D |
Peralatan akses pokok Krismas |
Perancah spesifikasi medan minyak dan ketinggian lebih tinggi daripada 1.2 meter. Dua set kisi bilik bawah tanah kaca gentian mudah alih 8'X4' dan tangga akses dengan bingkai perlindungan. Pencahayaan untuk operasi 24 jam - sesuai untuk kawasan berbahaya. |
|
E |
Pam pelincir ujian integriti |
Tekanan tinggi volum rendah/tekanan rendah pam volum tinggi Unit untuk ujian integriti Kepala Telaga dan telaga pelincir ujian tekanan: 130 Ltr setiap min/100 PSI 2.2 Ltr seminit/10,000 PSI Tangki air 2000 Liter Perakam (Data atau Carta) 10K Paip/Hos antara Unit dan Kepala Telaga Paip/Hos keluar darah, Tercekik dan Injap |
|
F |
Pam gris |
Pam gris hidraulik tekanan tinggi untuk injap kepala telaga. |
|
G |
menyeberang |
Seberang dari telaga menuju ke Peralatan Kontraktor mengikut syarikat yang telah disediakan dengan baik. Telaga 10K & 15K baharu mempunyai sambungan bebibir manakala telaga 10K & 15K lama dengan penutup pokok. Semua telaga pam rasuk baharu pokok Krismas dengan sambungan bebibir manakala yang lama dengan penutup pokok. Rujuk kepada manual penyiapan Syarikat. |
|
Lampiran 2 – Komposisi Unit Garis Licin (Alat Lubang Bawah) |
|||
|
item |
alat |
Saiz |
Teguran |
|
1 |
Soket Tali |
1 ¼"-1 7/8" |
sambungan QLS dan SR |
|
2 |
Pusing Sub |
1 ¼"-1 7/8" |
|
|
3 |
pemecut |
1 7/8" -2 1/8" |
|
|
4 |
Batang |
1 ¼"- 2 1/8" |
termasuk Tungsten karbida |
|
5 |
Sendi buku jari |
1 ½" – 1 7/8" |
sambungan QLS dan SR |
|
6 |
Balang tiub linear |
1 ¼" -2 1/8" |
|
|
7 |
Balang tiub berat |
1 ¼"- 2 1/8" |
|
|
8 |
Balang musim bunga |
1 ¼" -2 11/16" |
|
|
9 |
Balang mekanikal hidro |
1 ½" -1 ¾" |
|
|
10 |
Balang spang |
1 ½"- 1 7/8" |
LS, SS (QLS) |
|
11 |
menyeberang |
Semua jenis |
|
|
12 |
Palam & serampang Alat tarik & tetapan |
2 3/8"- 5 7/8" |
DD, XN, X, XNBH , R-line, RB, RQ, SB ,RN, RNBH, RPT & WRSSV |
|
13 |
Alat penarik |
Siri GS & siri GR |
|
|
14 |
Alat Larian Palam/Cabang Otis atau alat Larian CAMCO yang sepadan |
1.875"- 5.813" |
(Untuk Semua jenis Palam DD, X, XN, XNBH, RNBH, R, RN, RQ, RPT) |
|
15 |
Semak alat set |
2 3/8" – 5 ½" |
Untuk mandrel kunci |
|
16 |
Pemotong tolok |
Untuk semua saiz siap |
|
|
17 |
Blok tera utama |
1"- 5" |
|
|
18 |
Kotak Buta |
1"-5" |
|
|
19 |
Penjamin |
1 11/16" -3" |
Hidrostatik, pam |
|
20 |
Pemusat |
2"-4" |
bergalur |
|
21 |
Pencari wayar/ Rebut/ Pencakar/ Berus |
2" -5.5" |
|
|
22 |
Pergi Syaitan |
1 7/8" |
bawah rata, Kaki kambing |
|
23 |
Bar pemotong |
1 7/8" -2 ½" |
|
|
24 |
Alat Peralihan |
2 3/8" – 5 ½" |
Untuk dinding biasa dan berat Selektif dan tidak selektif |
|
25 |
Magnet |
Semua saiz |
|
|
26 |
Berlebihan |
Semua saiz |
|
|
27 |
Tendang atas Alat |
Semua spec |
|
|
28 |
Injap Lif Gas (GLV) Alat Lari/Tarik |
1" & 1 ½" |
Untuk saiz injap |
|
29 |
(BPV & TWCV) alat tarik/lari |
Untuk semua saiz penyiapan Syarikat |
|
|
30 |
Panduan loceng |
2 3/8" – 5 ½" |
Untuk tiub saiz nominal |
|
31 |
F Berhenti kolar |
2 3/8" – 5 ½" |
tiub saiz nominal |
|
32 |
lembing |
2 3/8"- 7" |
Untuk saiz tiub/Pelapik nominal |
|
33 |
Penyerap hentakan |
Semua saiz |
|
|
34 |
Penebuk tiub |
Untuk 3 ½" dan 4 ½" GRE TBG |
3 ½" GRE TBG Tebal Dinding= 0.4175" 4 ½" GRE TBG Tebal Dinding=0.455" |
|
35 |
Pasir/Sampel Bailer |
Semua saiz |
|
|
36 |
Menyamakan/Berlari/Menarik serampang |
Untuk palam dan Injap Keselamatan |
|
|
37 |
Bar Dummy untuk SPM |
1" dan 1 ½" |
|
|
38 |
Berus wayar/ Pencakar untuk SPM |
1" dan 1 ½" |
|
|
39 |
Penangkap Injap |
2 3/8" – 5 ½" |
tiub saiz nominal |
|
40 |
Penangkap Sampah |
2 3/8" – 5 ½" |
tiub saiz nominal |
|
41 |
Sub ujian pantas |
2 3/8" – 5 ½" |
tiub saiz nominal |
|
42 |
Roller Bogie |
2.77" hingga 4.900" |
tiub saiz nominal |
|
43 |
Batang penggelek Bogie |
3.000" & 3.600" |
tiub saiz nominal |
|
44 |
Alat Kickover Termaju |
3.5" - 5.5" |
tiub saiz nominal |
|
45 |
Balang spring buster blok |
3.60" – 3.600" |
tiub saiz nominal |
|
46 |
Balang Sisihan Tinggi |
2.275" 2.600",3.600" |
tiub saiz nominal |
|
47 |
Balang Pemuat Rendah & Tinggi |
1.700" - 5.940" |
tiub saiz nominal |
|
48 |
Pelincir palam VR |
Semua saiz |
|
|
49 |
Alat Anti Letupan |
2 3/8" – 5 ½" |
tiub saiz nominal |
Jika anda berminat dengan Slick Line Unit Composition atau penggerudian lubang bawah, penyiapan, pembalakan, alat pembalakan, sila jangan teragak-agak untuk menghubungi kami untuk mendapatkan produk yang paling profesional dan perkhidmatan berkualiti terbaik.
